GDウォール(グランデータ・ドラゴン・ウォール工法)

GDウォールは、(一財)日本建築防災協会にて技術評価を取得した商品です、弊社の講習を受講された方のみ販売させていただきます。

地震から大切な住まいを守る待望の工法誕生

「安心な我が家」実現のために、新しい耐震補強工法をご提案します。大切な家族を守る、生活に負担のない耐震改修工法です。

商品の特徴と性能

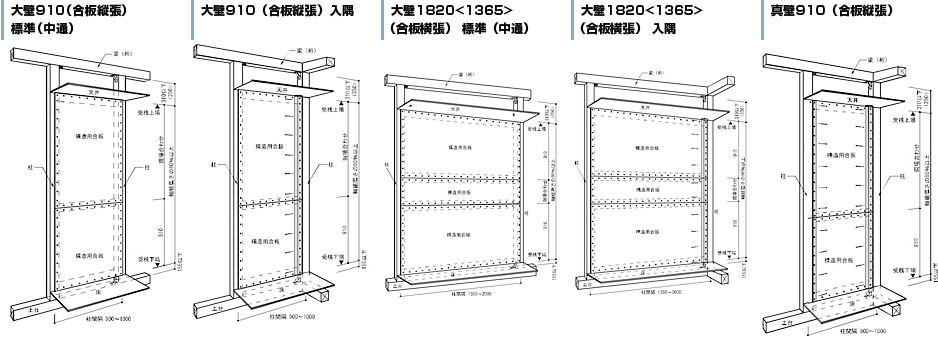

上下隙間仕様

(床・天井を剥がすことなく施工可)

最大耐力8.3kN/mを実現

※大壁(A)910・ビスピッチ100mmの場合。

低価格で大幅コスト削減



建防協技術評価 取得

(回収助成金等を活用可)

施工性 大

※市販の構造用合板(厚12mm)を使用。

カタログ ダウンロード(PDFファイル)

GDウォール工法 カタログA3(3,630KB)

GDウォール工法 カタログA4(965KB)

(一財)日本建築防災協会技術評価書(810KB)

GDウォール工法 設計・施工説明書(5,854KB)

GDウォール工法 講習確認チェックシート(114KB)

施工例へ
商品ラインナップ

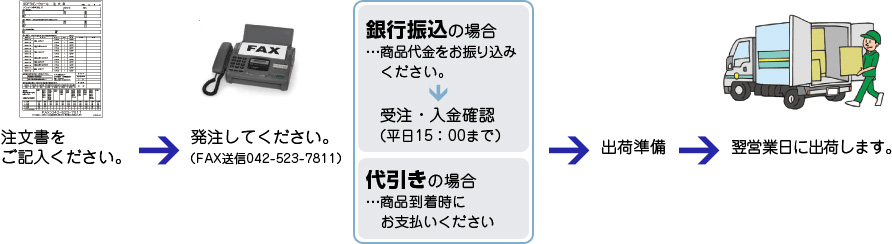

ご購入の流れ

施工例へ

GDアンカー〔商標:GDベースダウンアンカー〕

商品の特徴と性能

建物の外壁を壊すことなく、直接外部から施工出来る、外付けタイプのホールダウン金物です。

強度・美観を考慮し、耐候性・耐食性・耐久性に優れたオールステンレス(SUS304・303)を採用。地震力には粘りで対応する、在来工法向けに開発

既設の柱に強固な接合をした場合に発生する弊害(せん断等)を抑え、柱脚には特殊加工を施した木部アンカーを1ヶ所のみ打ち込んで、引抜きに充分な耐力を確保しています。
引き抜き耐力(41.16kN-実験による最大耐力 Pmax)
※建材試験センター

民間で開発したホールダウン金物で、唯一特許を取得。特許(第3241606号)

商品の設置箇所

精密耐震診断のN値計算の結果から(告示1460号)に規定される、引抜き力が大きく作用する柱に取付けを行います。

  • GDアンカー〔クランクタイプ〕

    ガス管等の障害物がある場合。
    外壁面より基礎面部分が張出している場合。

  • GDアンカー〔入り隅〕タイプ

    適正の設置箇所の柱が入り隅の場合。
    増改築等により設置箇所が入り隅になっている場合。

  • GDアンカー〔高基礎〕タイプ

    浴室等の水周りの箇所で、高基礎になっていたり
    上部にブロックが積まれている場合。

  • GDアンカー〔柱頭用〕

    1階部分の柱の柱頭と2階部分の柱の柱脚を繋ぐ引き寄せ用です。
    3.5~6寸梁用と、6~9寸梁用の2タイプがあります。

  • 専用カバー

    1階部分に取付けを行う通常の柱脚商品と違い、目立つ部分の施工となるため、
    意匠的に取 付ける場合に使用します。

  • 専用カバー〔柱頭用〕

    1階部分に取付けを行う通常の柱脚商品と違い目立つ部分の施工となるため、
    意匠的に取付ける場合に使用します。

施工マニュアル(個別)ダウンロード(PDFファイル)

施工マニュアル GDアンカー【標準用】(8,733KB)

施工マニュアル GDアンカー【クランク用】(1,511KB)

施工マニュアル GDアンカー【入隅用】(2,987KB)

施工マニュアル GDアンカー【高基礎用】(7,669KB)

施工マニュアル GDアンカー【柱頭用】(6,798KB)

施工例へ

GDブレース〔半間用・一間用〕

外付けタイプの筋交い金物

商標登録 GDアンカーブレース
特許(第3241606号)

商品の特徴

●建物の外壁等を壊すことなく、直接外部から施工出来る外付けタイプの筋交い金物。
●GDアンカーを応用した商品で、材質等は同様(SUS304・303)を使用。
●コンクリート造の基礎と梁(桁胴差し)を、太さ13mmのステンレスシャフトで連結。
●引っ張り力に作用し圧縮力には作用しないため、たすき掛けが標準施工。
●半間用(3尺)と一間用(6尺)があります。間口4尺5寸には6尺用をカット。

主な用途と設置箇所

●面材(構造用合板)や、木製の筋交い等による耐力壁の補強が出来ない場合。
●採光等の問題で開口部を塞いでの増壁が出来ない場合。
●浴室・トイレ等の高窓の面格子の内側や、戸袋部分にも取付けが可能。

商品の性能

●GDアンカーと同様に特許取得済の商品です。
 特許(第3241606号)

●基準耐力(壁強さ倍率)

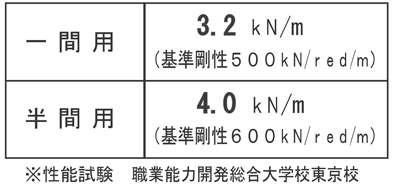

 2.80kN/m(基準剛性550kN/rad/m)
  ※反力プレート(木部スペーサー)使用の場合)。
 3.19kN/m(基準剛性490kN/rad/m)
  ※ラスモルタル・窯業系サイディングに直接取付けた場合。

●性能試験(剛接架構加圧試験)工学院大学


カタログダウンロード(PDFファイル)

カタログ GDブレース【標準タイプ】(955KB)

施工マニュアルダウンロード(PDFファイル)

施工マニュアル GDブレース【標準タイプ】(842KB)

施工例へ

GDブレース〔木・木タイプ〕

外付けタイプの筋交い金物

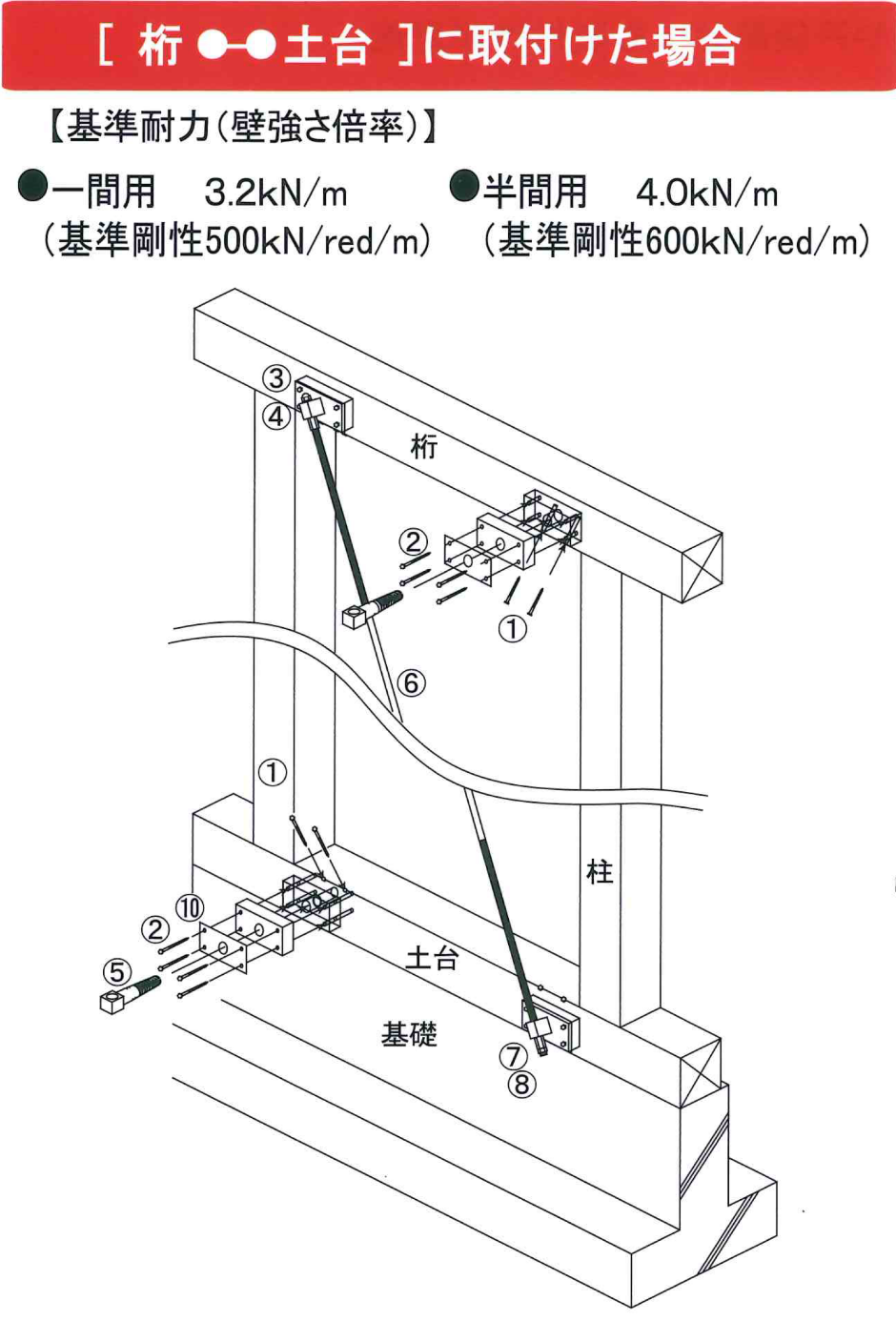

【桁と土台】

カタログダウンロード(PDFファイル)

カタログ GDブレース【木・木タイプ】(1,118KB)

施工マニュアルダウンロード(PDFファイル)

施工マニュアル GDブレース【木・木タイプ】(1,506KB)

施工例へ

GDパネル〔基礎クラック補強〕※軽微なひび割れ用

ステンレスパネル・コンクリート面圧着工法

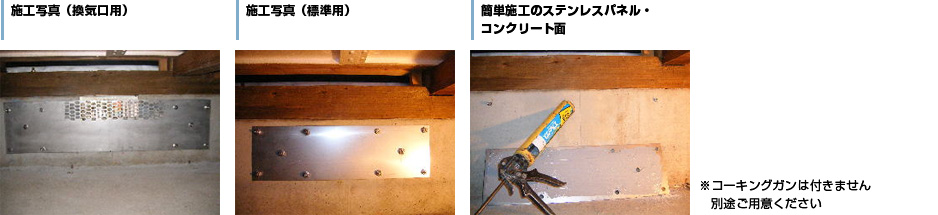

圧着用キット

換気口用セット内容

・換気口補強プレート(ステンレス製)
 H250×W900×T2 2枚
・ヒットアンカー(1060×20本)

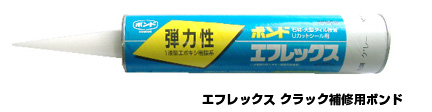

・エフレックスボンド 1本
 (ノズル付き)
 ※1梱包2セット入り

標準用セット内容

・標準用補強プレート(ステンレス製)
 H250×W900×T2 2枚
・ヒットアンカー(1060×20本)
・エフレックスボンド 1本
 (ノズル付き)
 ※1梱包2セット入り

カタログダウンロード(PDFファイル)

カタログ GDパネル (326KB)

施工マニュアルダウンロード(PDFファイル)

施工マニュアル GDパネル【標準用・換気口用タイプ】(8,453KB)

施工例へ
